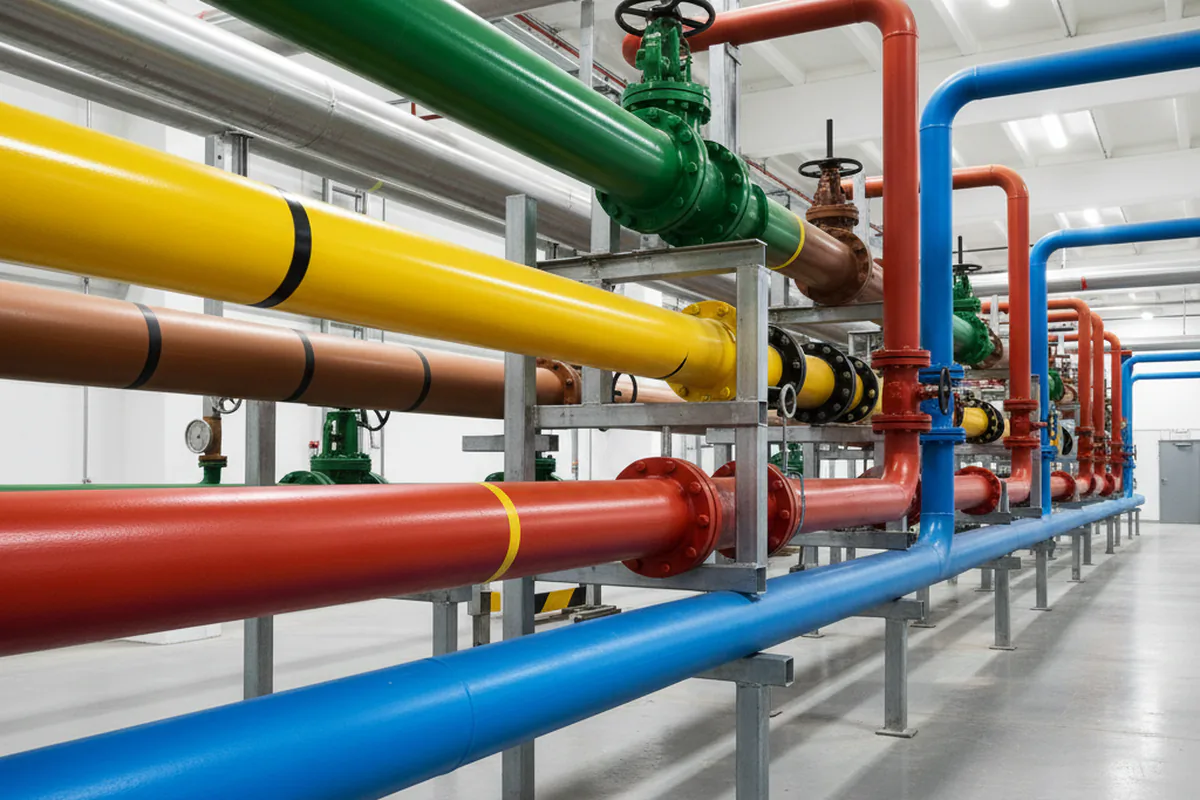

Цветовая маркировка трубопроводов и промышленного оборудования по ГОСТ 14202

Синяя труба — воздух, зелёная — вода, жёлтая с красными кольцами — взрывоопасный газ. На производстве с десятками трубопроводов цветовая маркировка — это не эстетика, а требование промышленной безопасности, закреплённое в ГОСТ 14202-69. Разбираем, какие цвета и кольца положены каждой группе веществ и какую эмаль использовать, чтобы маркировка не выцвела и не облезла раньше времени.

Зачем нужна опознавательная окраска трубопроводов

На предприятии с десятками трубопроводов — вода, пар, воздух, кислоты, топливо — рабочий не может каждый раз идти к схеме, чтобы понять, что течёт по конкретной трубе. Цветовая маркировка решает эту задачу за секунду: по основному цвету видна группа вещества, по кольцам на трубе — конкретное содержимое и степень опасности. Требования к такой окраске в России закреплены в ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки» — стандарт старый, но действующий и обязательный к применению везде, где есть промышленные трубопроводы.

Ошибка в маркировке — это не только штраф при проверке. Это реальный риск: сварщик или ремонтник, ориентируясь на неверный цвет, может начать работы на трубе с газом или кислотой, приняв её за водопровод.

Основные цвета опознавательной окраски по группам веществ

Внутри каждой группы конкретное вещество и класс опасности обозначаются дополнительными кольцами контрастного цвета — жёлтыми, красными, зелёными или чёрными в зависимости от подгруппы. Ширина и число колец регламентированы стандартом и различаются для трубопроводов разного диаметра.

Предупреждающие кольца: как читать маркировку

Количество колец растёт со степенью опасности: одно кольцо — минимальная опасность внутри группы, три кольца — максимальная. На трубопроводах с ядовитыми, легковоспламеняющимися или взрывоопасными веществами дополнительно наносят предупреждающие знаки — не только цвет, но и символ, например "Огнеопасно" или "Яд".

Какой ЛКМ использовать для маркировки трубопроводов

Требования ГОСТ 14202 задают цвет, но не тип связующего — материал подбирают по условиям эксплуатации трубопровода: температуре, влажности, контакту с агрессивными средами. Ниже — ориентир по выбору эмали под конкретные цвета маркировки и условия.

Перед покраской маркировочных колец поверхность трубы готовят так же, как под обычное промышленное покрытие — с обезжириванием и очисткой до степени, соответствующей условиям эксплуатации (подробнее — в статье о подготовке поверхности металла перед покраской).

Порядок нанесения маркировки на объекте

1. Определите группу вещества и требуемый основной цвет по ГОСТ 14202 и проектной документации.

2. Нанесите основной цвет по всей длине трубопровода либо участками — у мест наибольшего скопления людей: узлов управления, ответвлений, проходов через стены.

3. Нанесите предупреждающие кольца в местах, где маркировка наиболее заметна — рядом с арматурой, у входов и выходов из помещений, на прямых участках через каждые 10–15 метров.

4. Установите маркировочные щитки с направлением потока там, где это предусмотрено проектом — на насосных, распределительных узлах.

5. Зафиксируйте выполненную маркировку в исполнительной документации — акте на скрытые и специальные работы.

Типичные ошибки при маркировке трубопроводов

Использование "похожего" цвета вместо регламентированного. Оттенок эмали должен соответствовать эталону, а не визуальному приближению — при проверке несоответствие цвета трактуется как отсутствие маркировки.

Отсутствие колец при наличии одного лишь основного цвета. Для веществ повышенной опасности одного цвета группы недостаточно — без колец маркировка неполная.

Покраска по неподготовленной трубе. На старых трубопроводах эмаль наносят поверх ржавчины и отслаивающегося старого покрытия — маркировка держится один сезон вместо нескольких лет.

Игнорирование эксплуатационных условий трубы при выборе эмали. Алкидная эмаль на паропроводе быстро желтеет и растрескивается от температуры — для таких участков нужна термостойкая система.
